概述

　　本机主要用于医药、食品、化工、农副产品加工等行业的粉末物料混合、制粒干燥、颗粒“顶喷”包衣等作业中。如片剂用的颗粒、速溶饮料、调味品采用的颗粒。

　　本机是按GB12254－90《药用沸腾制粒器》国家标准，综合国内外同类产品的使用情况设计的新型产品。



工作原理


　　系统风机将新鲜空气从过滤器、加热器吸入。经净化、加热后的空气从制粒器下部筛网穿过。高速气流维持粉末物料悬浮，形成稳定的流化床。作为粘结剂的溶液经输液泵压送到喷枪后，象雾一样的喷射到干燥室中的粉末上，使粉末凝聚成多孔状颗粒，粒子形成后，按预定周期在干燥器中干燥，含湿空气经干燥器顶部防静电袋滤器捕集粉尘后排至室外。

　　沸腾制粒方法是喷雾技术和流化技术综合运用的成果，使传统的混台、制粒、干燥过程在同一密闭容器中一次完成，故又称为“一步制粒器”。



特点


　　1、粉末制粒后，改善了流动性，减少了粉尘的飞扬。同时获得了溶解性能良好的产品。

　　2、由于混合、制粒、干燥过程一次完成，提高了效率。

　　3、产品的粒度能进行自由的调节。

　　4、采用特殊导电纤维的过滤器，有效的去除静电，防止了粉末和溶剂引起的静电火花放电而引起的爆炸。

　　5、采用超级喷射式除尘机构，便于清洗和消除污染。

　　6、采用气缸顶升装置，方便进出料。

　　7、设备无死角，卸料快速、安全、清洗方便符合GMP要求。

　　8、设备自控，操作方便。并可根据用户需要采用模糊技术控制。

　　9、去除输液泵及喷枪后可用作沸腾干燥器。



沸腾制粒器装置供货组成


　　1、主机一台

　　2.控制箱一台

　　3.风机一台

　　4.输液泵一台

　　5.消声器一台

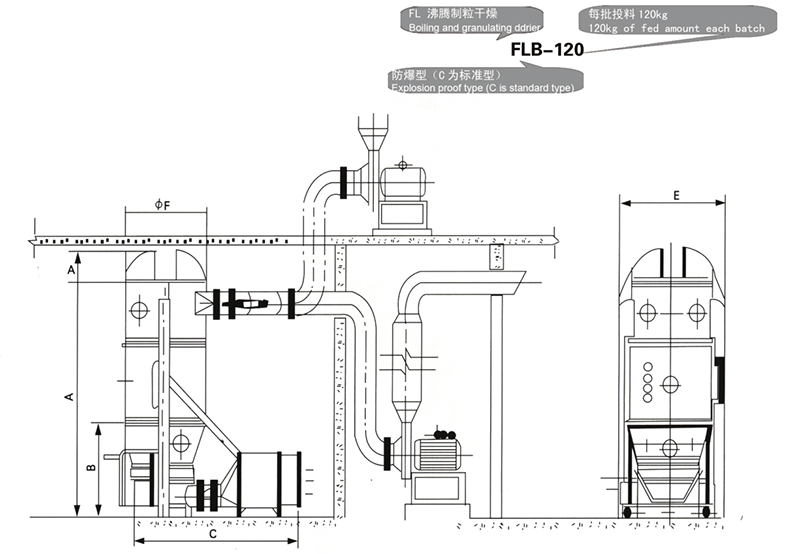

型号说明




技术参数


项 目Item			机 型 model
名 称		单 位	3	5	15	30	60	120	200	300	500
原料容器	容 积	升liter	12	22	45	100	220	420	670	1000	1500
	直 径	毫米mm	300	400	550	700	1000	1200	1400	1600	1800
生产能力		公斤/批kg/batch	3	5	15	30	60	120	200	300	500
蒸汽steam	压 强	兆帕Mpa	0.4-0.6
	耗 量	公斤/小时kg/hr	50	80	130	150	190	230	280	360	450
压缩空气	压 强	兆帕Mpa
	耗 量	米3/分 m3/min	0.3	0.5	0.7	0.8	1.3	1.5	1.8	1.9	2.0
风机功率		千瓦 kw	2.2	3	4	5.5	11	15	22	30	45
电加热功率		千瓦 kw	9	15	36	60	81	120	150	180	240
噪 声		分贝 db	风机隔离处理小于75分贝
主机安装参考尺寸		A	1280	1900	2100	2250	2650	2800	3500	4000	5600
		B	700	700	700	1100	1320	1180	1480	1810	2100
		C	1200	1200	1350	1800	2400	2200	3800	2400	2400
		D	160	220	380	420	480	630	520	600	680
		E	560	660	820	1280	1280	1540	1780	2060	2260
		φ	300	400	550	1000	1000	1200	1400	1600	1800
